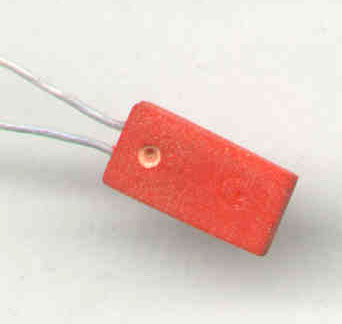

1. Никелевый термометр сопротивления. ТУ У 24571552.001-99 фото

Зависимость сопротивления тонкопленочного никелевого резистора от температуры описывается выражением:

R = Ro (1 + A  t + B · t ² ),

где Ro = сопротивление резистора при 0 ^о С

А = 4,896 · 10 ^–3 К ^–1

В = 3,646 · 10 ^–10 К ^–2

Диапазон измерения –50 ^о С + 200 ^о С

Класс допуска – В

Номиналы резисторов – 100 –1000 ом

2.   Терморезистивный вакуумметр. УЗ201НР01-1. ТУ У 24571552.001-99 фото

Принцип измерения – зависимость тепловых потерь разогретого элемента от теплопроводности окружающей среды.

Диапазон измерения: 10 ^–2 – 10 ^–4 Па

Погрешность измерения: ± 10 %

Размер кристалла: 3х3х0,5 мм ³

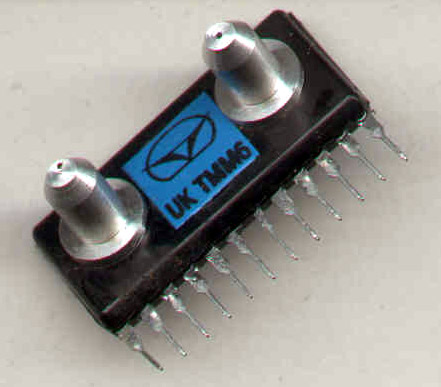

3. Датчик потока и дифференциального давления. УРЗ201НР01-1. ТУ У24571552.001-99 фото

* Принцип измерения – термоанемометрический

Диапазон измерения: 4 ^–3 – 1,5 ³ Па

                                      10 ^–8 – 10 ^–2 л/сек

Погрешность измерения:  ± 3 %

Размер кристалла: 3х6х0,5 мм ³

4. Болометр УЗ201НР01-1. ТУ У24571552.001-99 фото

Чувствительность: 200 В/Вт

Пороговая чувствительность: 2,4·10 ^–8 Вт/Гц ^½

Размер кристалла: 3х3х0,5 мм ³

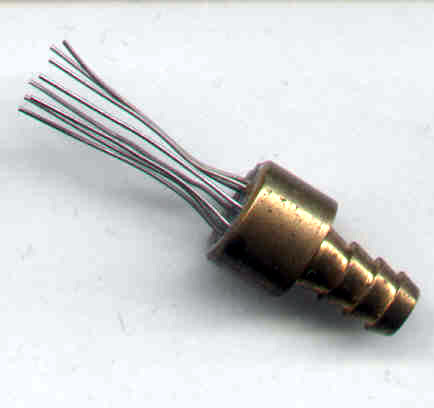

5.   Датчик давления. УЗ201НР001-2. ТУ У24571552.001-99 фото

В основе принципа измерения использованы процессы нестационарного теплообмена между размещенным на мембране никелевым резистором и окружающей средой. Чувствительный элемент не имеет подвижных элементов.

Диапазон измерения: 10 ⁴ – 10 ⁶ Па

Погрешность измерения:  ± 3 %

Размер кристалла: 3х3х0,5 мм ³

6.   Датчик скорости измерения давления. УЗ201НР001-3. ТУ У24571552.001-99 фото

В основе измерительного принципа использованы инерциальные свойства разогретого резистора и примыкающего к нему слоя газа. Чувствительный элемент не имеет подвижных элементов.

Диапазон измерения: 10 ² – 10 ⁶ Па

                                      1 – 500 Гц

Пороговая чувствительность: 35 Па/сек

Размер кристалла: 3х3х0,5 мм ³
